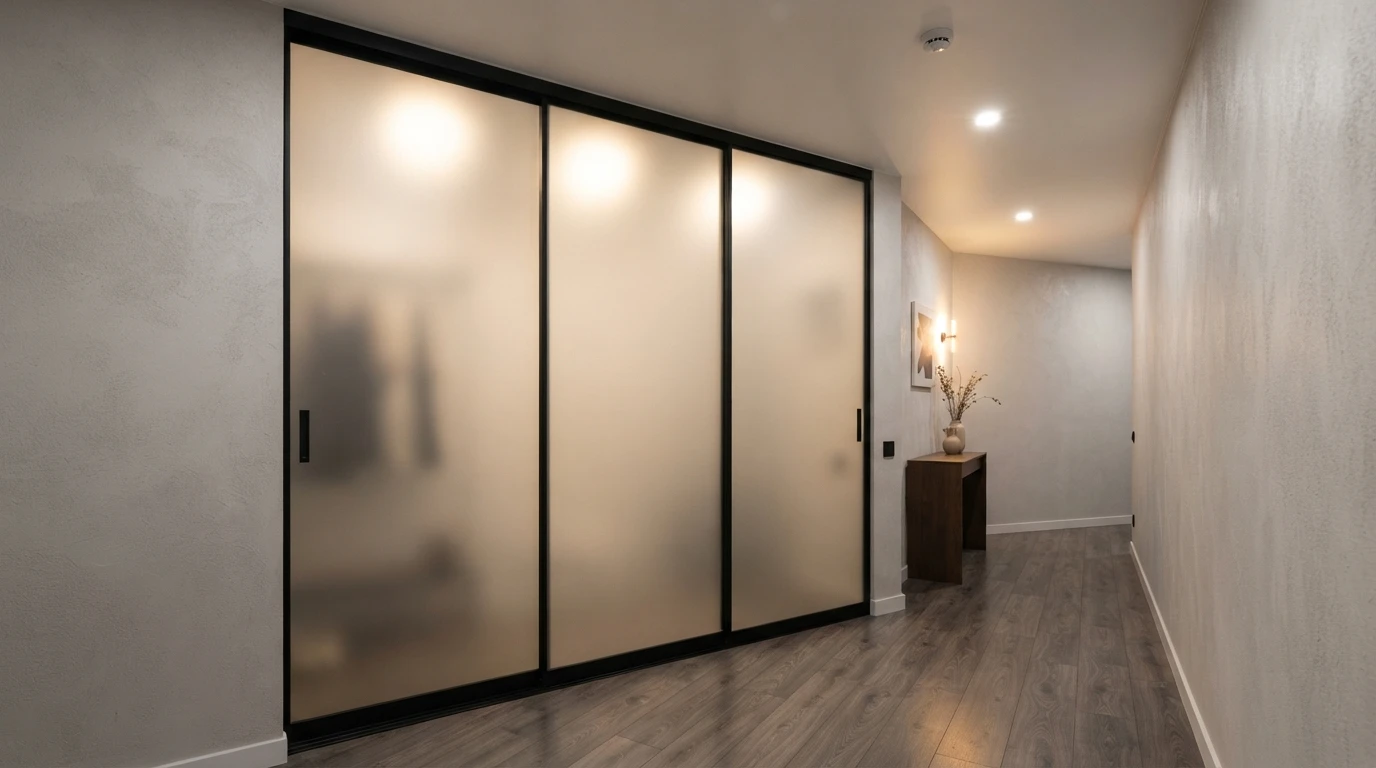

Внутреннее устройство раздвижного механизма поэтапно
Этап 1. Верхняя направляющая — основа всей системы
Всё начинается с направляющей — алюминиевого рельса, который крепится к потолку или к верхнему коробу над проёмом. Именно направляющая принимает на себя весь вес полотна через роликовую каретку, поэтому она крепится не к отделочному слою (штукатурке, гипсокартону), а к несущей конструкции потолка через усиленные дюбели или закладную металлическую планку.
Профиль направляющей имеет внутренний паз строго под геометрию ролика конкретной системы — направляющие разных производителей не взаимозаменяемы, поэтому весь механизм подбирается и монтируется как единый комплект от одного бренда, а не собирается из разных деталей.
Этап 2. Роликовая каретка принимает вес полотна
Роликовая каретка — это тележка с одним или двумя подшипниковыми колёсами, которая двигается внутри паза направляющей и на которой через кронштейн подвешено само полотно двери. У качественной телескопической каретки колёса закрыты корпусом от пыли, а подшипник рассчитан на десятки тысяч циклов открывания-закрывания без потери плавности хода.
Для тяжёлых створок — например, крупноформатного стекла — используется по две каретки на одно полотно, что распределяет нагрузку и предотвращает перекос двери со временем, который иначе постепенно ослабляет крепление кронштейна.
Этап 3. Нижний ограничитель — не несущий, а стабилизирующий
Нижний ограничитель — небольшая направляющая скоба или ролик в полу или в нижнем профиле дверной коробки — не несёт вес полотна (это исключительно задача верхней каретки), а лишь стабилизирует нижний край двери от раскачивания вбок при движении. Именно поэтому раздвижные двери не требуют порога: нижний ограничитель можно утопить в пол заподлицо или обойтись без него вовсе, если используется скрытая конструкция.
Для широких и тяжёлых полотен нижний стабилизатор особенно важен: без него нижняя кромка двери гуляет из стороны в сторону при каждом открывании, что со временем разбалтывает и верхний узел крепления.
Этап 4. Доводчик включается на последних сантиметрах
Доводчик — гидравлический или пружинный механизм, встроенный в направляющую или в отдельный узел рядом с ней. На последних 10–15 см хода створки доводчик механически «захватывает» каретку и плавно гасит скорость движения вне зависимости от того, с какой силой дверь была толкнута — в результате полотно всегда останавливается мягко, без удара о боковую стенку короба.
Это не просто вопрос комфорта: без доводчика тяжёлая стеклянная дверь на полном ходу способна разбить собственное стекло о боковой упор при резком открывании — именно поэтому мы устанавливаем доводчик на всех конструкциях, где полотно тяжелее 25 кг.
Этап 5. Стопор и фиксация в открытом положении
Финальный узел — стопор, который фиксирует полотно в определённом положении, чаще всего в полностью открытом. Стопор бывает механическим (фрикционный зажим на направляющей) и магнитным — последний предпочтителен там, где важно, чтобы дверь не сдвинулась самопроизвольно от случайного толчка или сквозняка, например в детской комнате или на кухне.
Все пять узлов работают только как единая система: если хотя бы один из них подобран без учёта веса и размера конкретного полотна — например, установлена облегчённая каретка под тяжёлое стекло — вся конструкция быстро теряет плавность хода и требует ремонта раньше срока. Поэтому расчёт механизма мы всегда делаем под конкретное изделие, а не выбираем комплектующие «по умолчанию».
