Схемы раздвижения дверей и перегородок
Прежде чем нарисовать 3D-проект, замерщик «Vitraloft» определяет, какая схема раздвижения подойдёт под конкретный проём: тип пола и потолка, вес и материал полотна, форму стены, требования к нагрузке. Ниже — пять базовых схем, которые мы используем в производстве, и логика выбора между ними.

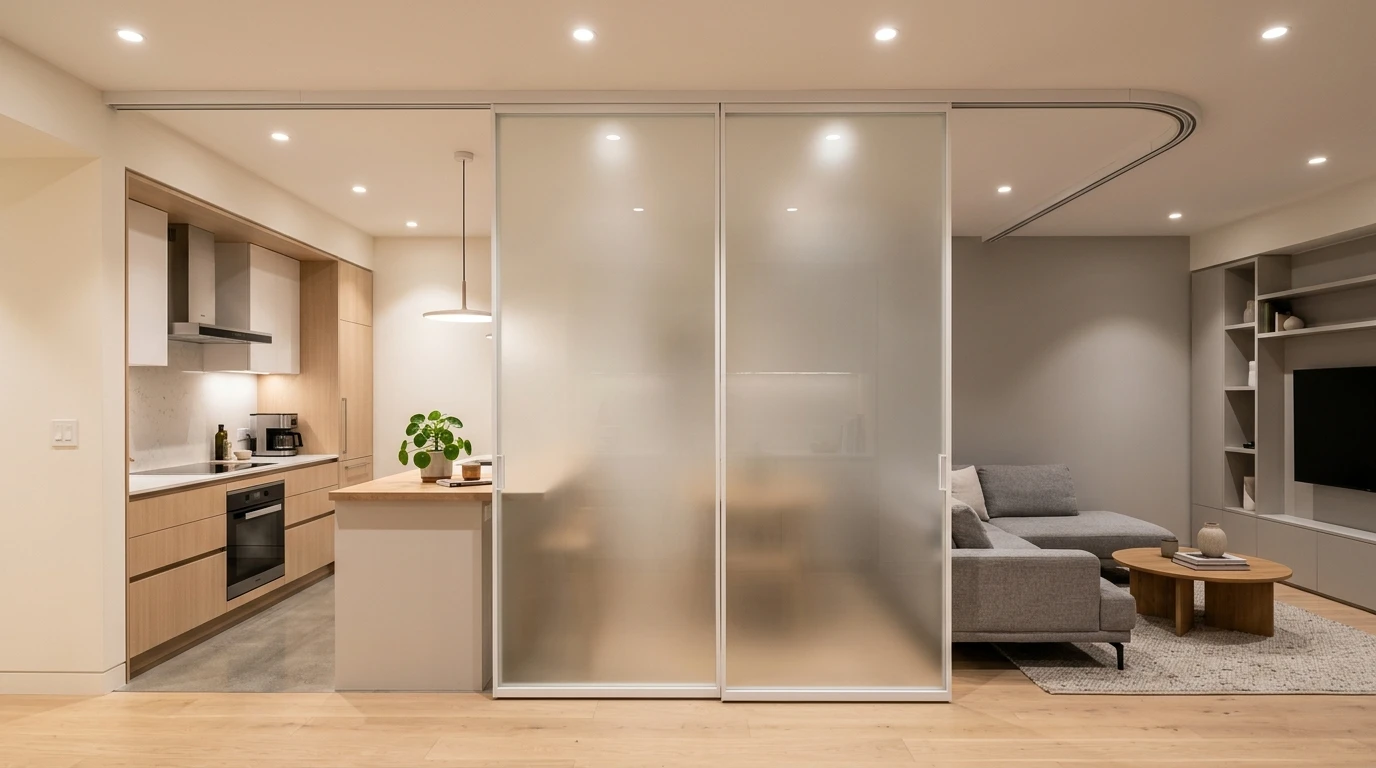

Верхняя подвесная система
Полотно подвешено на роликовой каретке, которая едет по направляющей рельсе, закреплённой в потолке проёма или в верхней балке. Нижний край створки удерживается направляющим штифтом в неглубоком пазу пола — без выступающего порога.
- Пол под дверью остаётся ровным — удобно для уборки, роботов-пылесосов и колясок
- Подходит для проёмов без возможности штробить пол (тёплый пол, плитка, наливной пол)
- Нагрузка на створку ограничена прочностью потолочного крепления — обычно до 80 кг
- Стандарт для межкомнатных дверей и лёгких перегородок

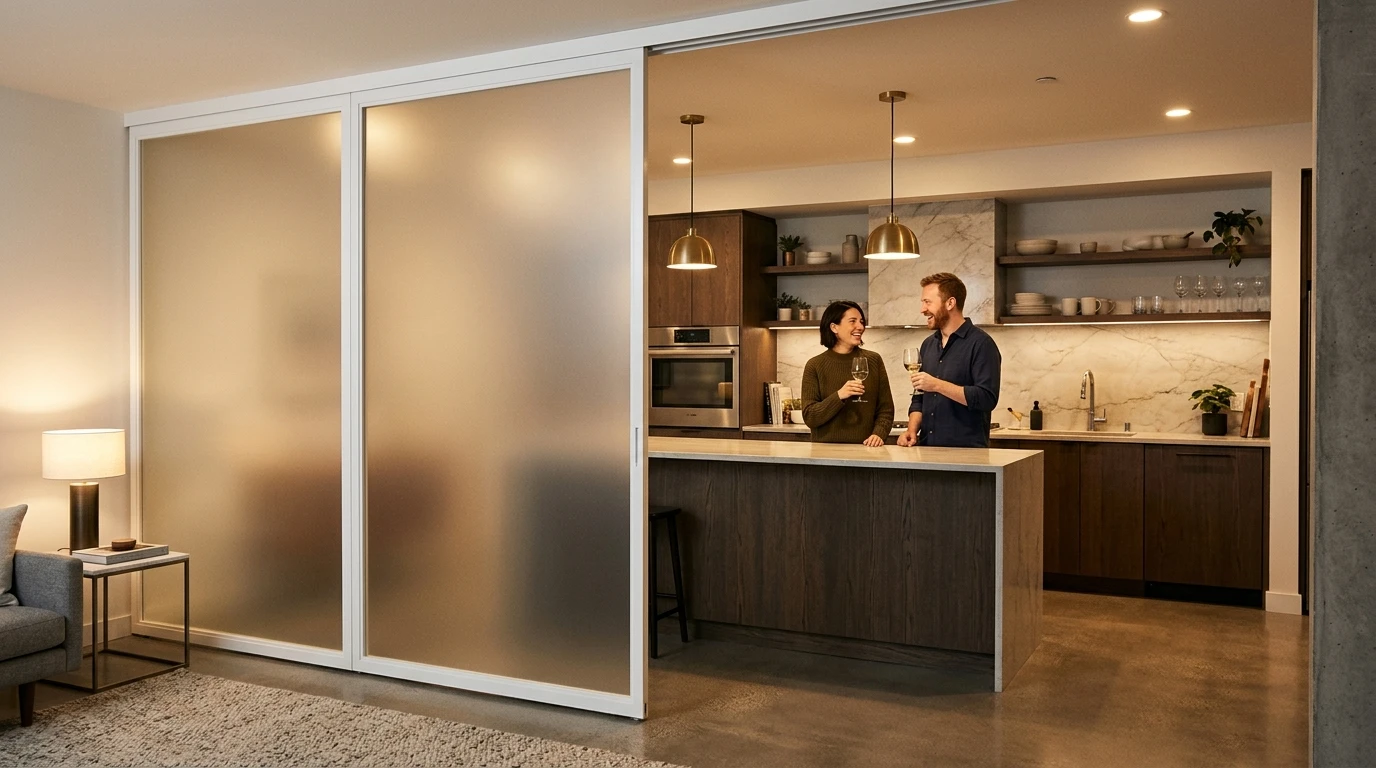

Нижняя направляющая система
Основная нагрузка передаётся через ролики, катящиеся по металлической направляющей, утопленной в пол. Верхний край створки стабилизируется лёгким направляющим профилем, не несущим вес.
- Выдерживает более тяжёлые полотна — толстое стекло, массив, комбинированные конструкции
- Требует штробления пола под направляющую (глубина обычно 10–15 мм)
- Предпочтительна для шкафов-купе, гардеробных систем и остеклённых витрин
- Направляющую нужно периодически очищать от пыли и мелкого мусора
Радиусная (гнутая) схема
Полотно или профиль гнётся по заданному радиусу — эркер, скруглённый угол, полукруглая ниша. Рельса и стекло изготавливаются по индивидуальному шаблону, снятому на замере, а не по табличным размерам.
- Единственный способ закрыть проём с изгибом без ступенчатой имитации прямыми сегментами
- Требует гибочного стекла или гнутого профиля — производится под конкретный радиус
- Дверь и перегородка двигаются по дуге на верхней подвесной каретке
- Стоимость выше типовой прямой схемы из-за индивидуального шаблона и гибки
Складная схема (гармошка)
Проём закрывается несколькими узкими секциями, шарнирно соединёнными между собой. При открывании секции складываются гармошкой у одного или обоих краёв проёма, освобождая почти всю его ширину.
- Максимальное полезное раскрытие проёма — секции занимают минимум места у стены
- Хорошо подходит для широких проёмов и зонирования (студии, кладовые, гардеробные)
- Количество секций и точки складывания рассчитываются под ширину конкретного проёма
- В версии с шумоизоляцией используется уплотнённый контур по периметру каждой секции

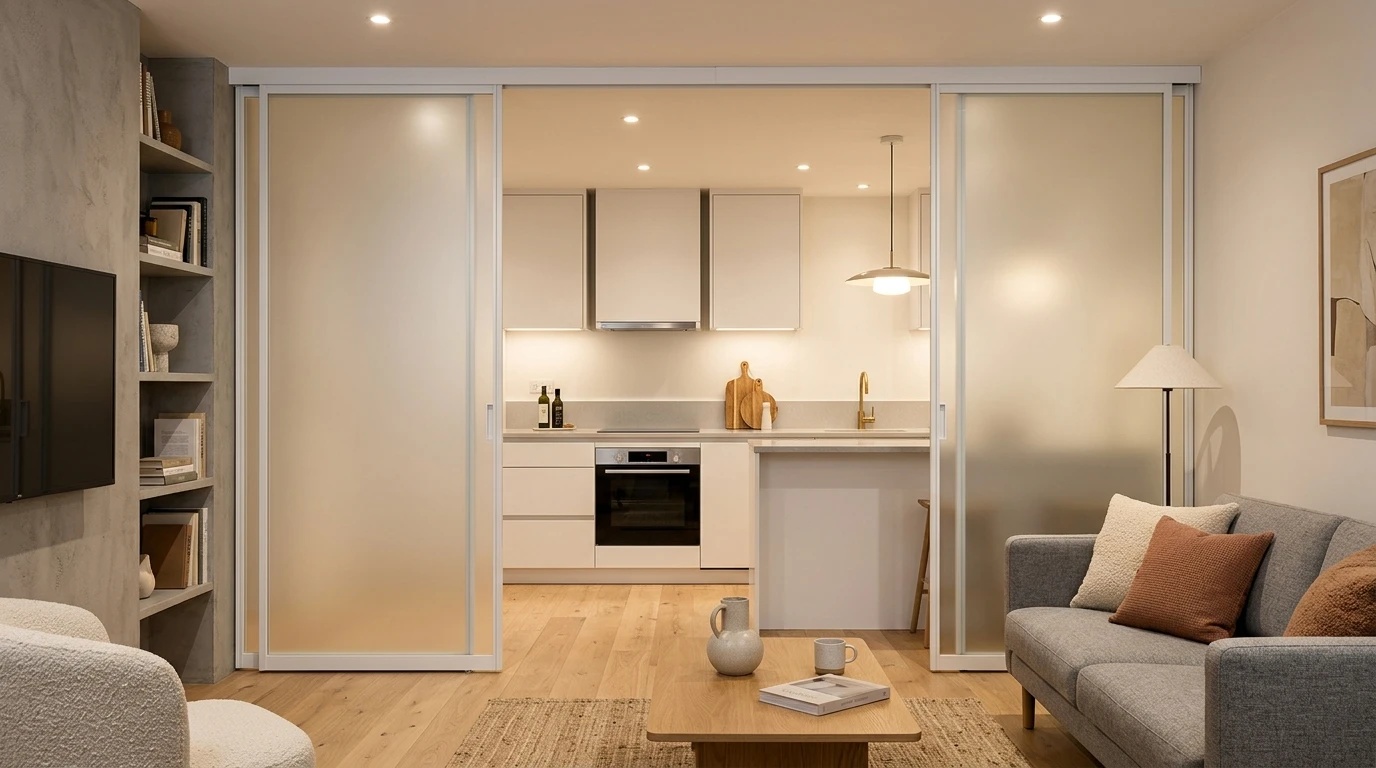

Классическое купе
Одна или несколько створок едут параллельно стене или друг другу по одной-двум направляющим, полностью или частично заходя друг на друга. Самая узнаваемая схема для шкафов и межкомнатных дверей.
- Не требует места для распахивания полотна — экономит площадь помещения
- Может быть однопольным, двупольным или многопольным (для широких проёмов)
- Комбинируется с верхней или нижней системой в зависимости от веса полотна
- Базовая схема для большинства шкафов-купе и раздвижных перегородок «Vitraloft»
Верхняя подвесная или нижняя направляющая?
Два самых частых вопроса на замере — нужен ли порог на полу и какую нагрузку выдержит створка
| Критерий | Верхняя подвесная | Нижняя направляющая |
|---|---|---|
| Порог на полу | нет | есть, до 15 мм |
| Уборка пола под дверью | без ограничений | требует аккуратности |
| Нагрузка на створку | до 80 кг | до 120 кг |
| Рекомендуется для | межкомнатных дверей, перегородок | тяжёлых шкафов-купе, витрин |
Как выбрать схему для своего проёма
Универсальной схемы «на все случаи» не существует — то, что отлично работает для лёгкой межкомнатной двери, может не подойти для тяжёлого шкафа-купе с зеркальными фасадами. Мы не продаём схему по каталогу: замерщик выезжает на объект, оценивает конструкцию проёма, тип чернового пола и потолка, желаемую нагрузку и только после этого предлагает одну или две подходящих схемы с пояснением компромиссов. Если проём имеет изгиб — эркер, скруглённый угол, нишу нестандартной формы — с высокой вероятностью потребуется радиусная схема с индивидуальным шаблоном. Для широких проёмов, где важно освободить максимум ширины при открывании, обычно рекомендуем складную гармошку. Финальное решение всегда принимает заказчик — мы предоставляем расчёт нагрузки, визуализацию в 3D и честную оценку эксплуатационных нюансов каждого варианта.
